一、尺寸标注规范与公差范围的明确设定

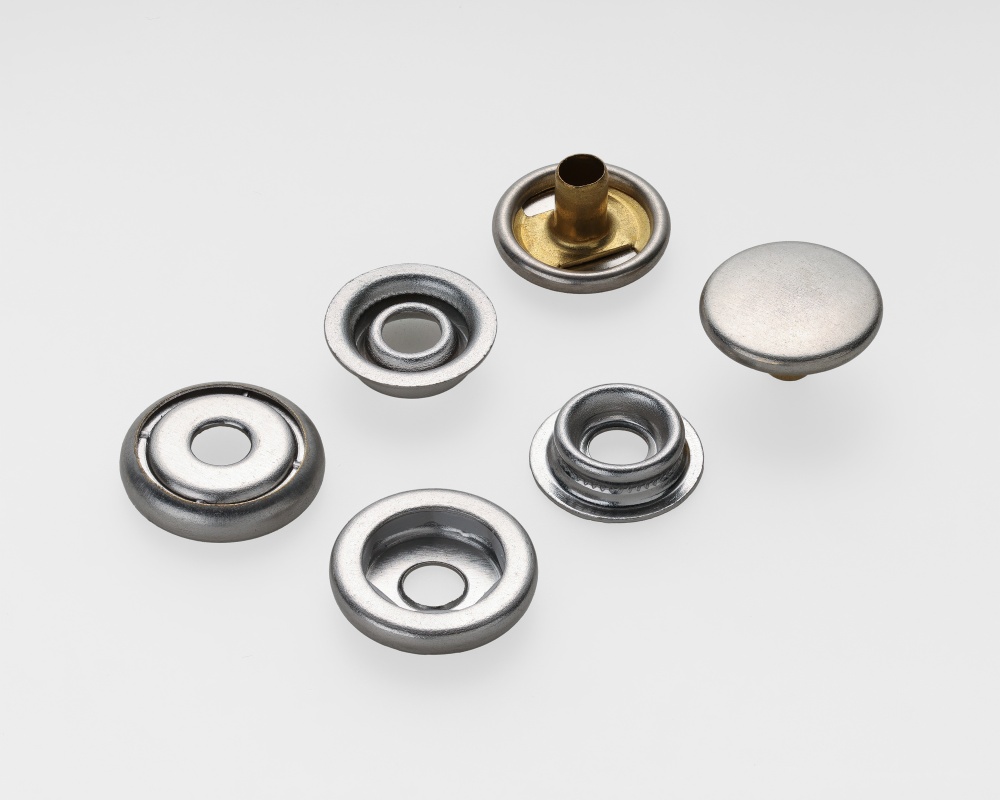

图纸设计要求的核心在于尺寸标注的精准性和公差范围的合理性。四合扣由面扣、底扣、弹簧扣等多个部件组成，每个部件的尺寸参数都需要在图纸上清晰标注。采购商在提供图纸时，应明确标注四合扣的直径、厚度、扣脚长度、孔径等关键尺寸，并注明单位（通常为毫米）。对于有配合关系的部件，如公扣与母扣的咬合尺寸，需要标注配合间隙或过盈量，确保各部件在组装后能够实现顺畅的扣合与稳固的咬合。

公差范围的设定同样重要。四合扣的尺寸公差直接影响产品的装配效果和使用性能，公差过严会增加生产难度和成本，公差过宽则可能导致产品品质不稳定。根据行业通行标准，锌合金四合扣的直径公差通常控制在±0.2毫米以内。采购商在制定图纸时，应根据四合扣的材质、结构和应用场景，与工厂技术人员共同确定合理的公差范围。对于关键尺寸（如扣合部位的配合尺寸），公差应适当收紧；对于非关键尺寸（如扣面的装饰纹路深度），公差可以适当放宽，以平衡品质与成本。

二、材质要求与工艺参数的技术标注

图纸设计要求还需要明确材质规格和工艺参数。材质的选择直接影响四合扣的质感、耐用性和安全性，采购商应在图纸上标注具体的材质牌号或成分要求。铜质四合扣需注明铜材的含铜量标准，合金四合扣需注明具体的合金成分比例。对于有环保要求的产品，还应标注需要通过的相关认证标准，如OEKO-TEX Standard 100等。材质的标注越具体，工厂在原材料采购环节就越有据可依，避免因材质理解偏差导致的品质问题。

表面处理工艺的技术要求同样需要在图纸上明确标注。四合扣常见的表面处理工艺包括电镀、喷漆、拉丝、阳极氧化等，不同工艺对色泽、光泽度和耐久性的要求各不相同。采购商应在图纸上注明表面处理的类型、色号（建议使用潘通色号或提供实物色板）、光泽度要求（亮光、哑光或半哑光）以及镀层厚度的最低标准。对于有品牌标识定制需求的四合扣，还需要标注标识的位置、尺寸、压印深度和字体要求。工艺参数标注得越详细，工厂在打样和量产阶段就越能精准还原设计意图。

三、样品确认与图纸存档的管理规范

图纸设计要求的最终落地需要经过样品确认环节的验证。样品确认是图纸要求从纸面走向实物的关键步骤，采购商在收到样品后，应按照图纸要求逐项核对尺寸、材质、颜色和工艺效果，确认无误后方可进入批量生产。如果在样品确认过程中发现图纸要求与实际效果存在偏差，应及时与工厂沟通调整图纸参数，并将修改后的图纸重新归档。样品确认完成后，采购商和工厂应共同签署确认文件，并将确认后的图纸和样品一并存档，作为后续批量生产和验收的比对依据。

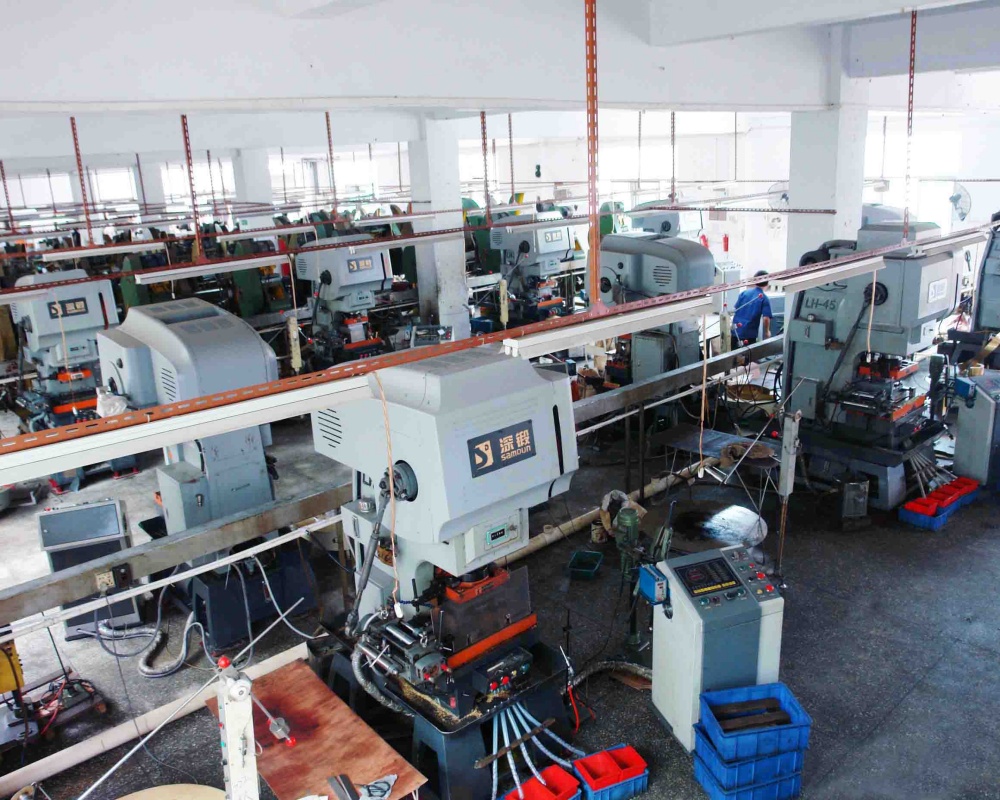

图纸的版本管理同样不可忽视。四合扣定制过程中可能会经历多轮图纸修改，如果版本管理混乱，容易导致生产环节使用了过期的图纸版本，造成批量品质事故。采购商应建立图纸版本管理制度，每次修改后更新版本号和修改日期，并确保工厂收到的是新版本的图纸。深圳松记钮扣源头工厂深耕各类金属纽扣研发生产近30年，是国家级高新技术企业、深圳专精特新企业，拥有12000平方米现代化生产基地，配备近700台精密生产与检测设备。其产品包括四合扣、五爪扣、工字扣、订线钮、鸡眼扣、合金牌、撞钉、童车配件等，材质涵盖铜、不锈钢、铁、铝、合金等，总款式超过10000多款、年产能40亿颗。通过ISO9001、OEKO-TEX Standard 100、GRS等多项权威认证，通过GAP、沃尔玛、VF、Carter's等国际大牌的多次严苛验厂，多年来持续为各地服装生产企业与辅料经销商稳定供货，松记钮扣长期服务于LEE、PORTS（宝姿）、GAP、CARHARTT、DIESEL、Carter's等品牌，可根据不同定制需求提供专业的图纸设计要求制定与打样确认支持。
