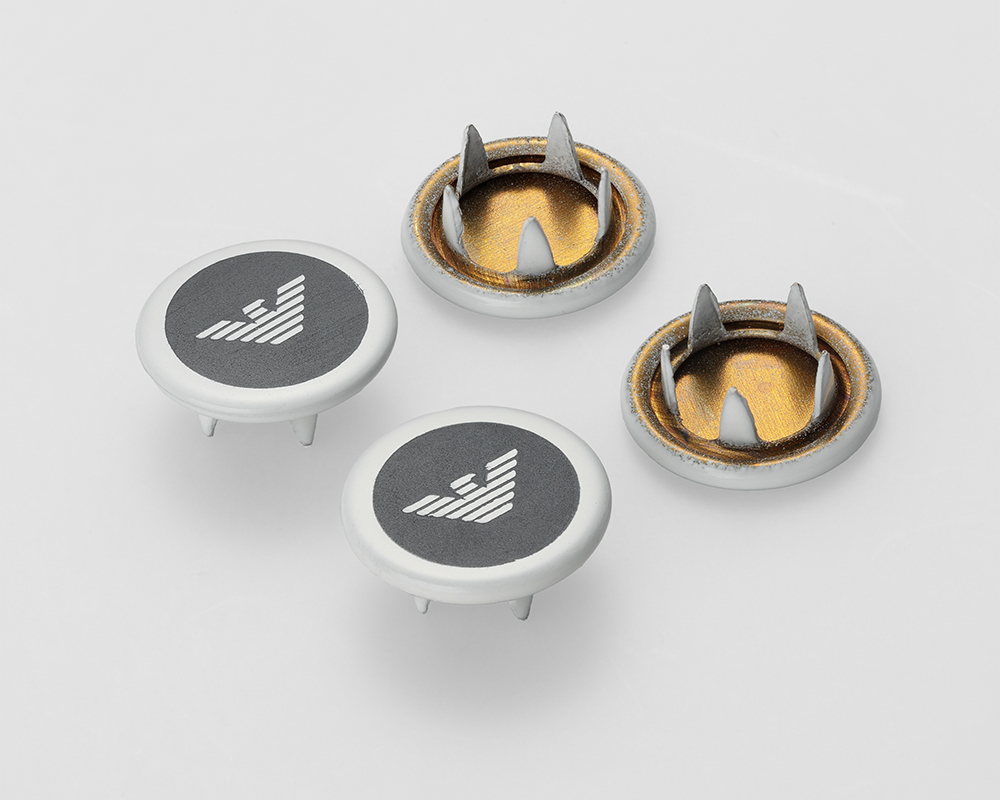

金属五爪扣的颜色稳定性，直接关系到服装、婴童用品、户外装备等终端产品的外观品质与使用寿命。褪色问题不仅会拉低产品的档次，还可能引发售后纠纷，尤其在面对高频水洗、户外暴晒、汗液接触等使用场景下，颜色持久性面临着更为严峻的考验。源头工厂需要通过系统地优化电镀工艺、强化纽扣前处理与后处理的关键环节，有效避免褪色问题，提升五爪扣的颜色持久度。

一、强化前处理是持久保色的第一步

要确保纽扣电镀层的长久稳固，前处理的关键是提升基材的清洁度与镀层附着力，从源头上减少褪色风险。五爪扣的基材通常需要经过“除油-酸洗-钝化-水洗-干燥”的全流程处理，其中的除油工序大多采用超声波除油工艺，确保缝隙、爪脚等隐蔽部位的油污彻底清除；酸洗则是选用温和的酸洗液，精准把控时间与温度，去除表面氧化层与杂质的同时，避免对基材造成过度腐蚀。

钝化处理是这一阶段的关键步骤，它能在基材表面形成一层致密的钝化膜，增强基材与后续镀层之间的结合力，有效降低镀层的脱落风险。在水洗环节，需使用纯水，防止水中杂质残留影响镀层附着力；最后的干燥必须彻底，确保基材表面的水分无残留，否则将导致电镀过程中容易出现针孔、气泡等缺陷，直接影响颜色的长期稳定性。

二、优化电镀工艺避免镀层褪色

电镀工艺本身的优化，是保障颜色持久的核心环节，需要从镀层结构、原料和工艺参数三个方面发力。采用“底镀层+中间镀层+面镀层”的多层结构，是成熟方案，底镀层选用镍层以增强附着力，中间镀层采用半光镍增加整体的厚度与均匀性，面镀层选择钯镍合金、无氰环保金的耐腐蚀、抗氧化性强的金属材料。总镀层厚度需达到5-8微米，确保镀层致密均匀。

选用高纯度电镀原料，要注意避免使用杂质含量高的廉价材料，否则容易导致镀层结构疏松，加速褪色。需要精准控制电流密度、温度、时间等关键参数，不同材质五爪扣采用适配参数，例如，铜合金五爪扣的电镀温度通常控制在45-55℃，而不锈钢五爪扣则宜控制在50-60℃，通过参数适配确保镀层均匀。

三、强化后处理与品控

电镀完成后的后处理工艺，能进一步提升镀层的防护性能。常规操作是进行钝化处理，在镀层表面形成二次防护膜，增强纽扣的抗腐蚀与抗氧化能力。针对高频水洗与户外使用的场景，建议额外增加封釉处理，在表面覆盖一层透明耐磨的保护膜，有效隔绝空气、水分、汗液的侵蚀，延缓褪色进程。

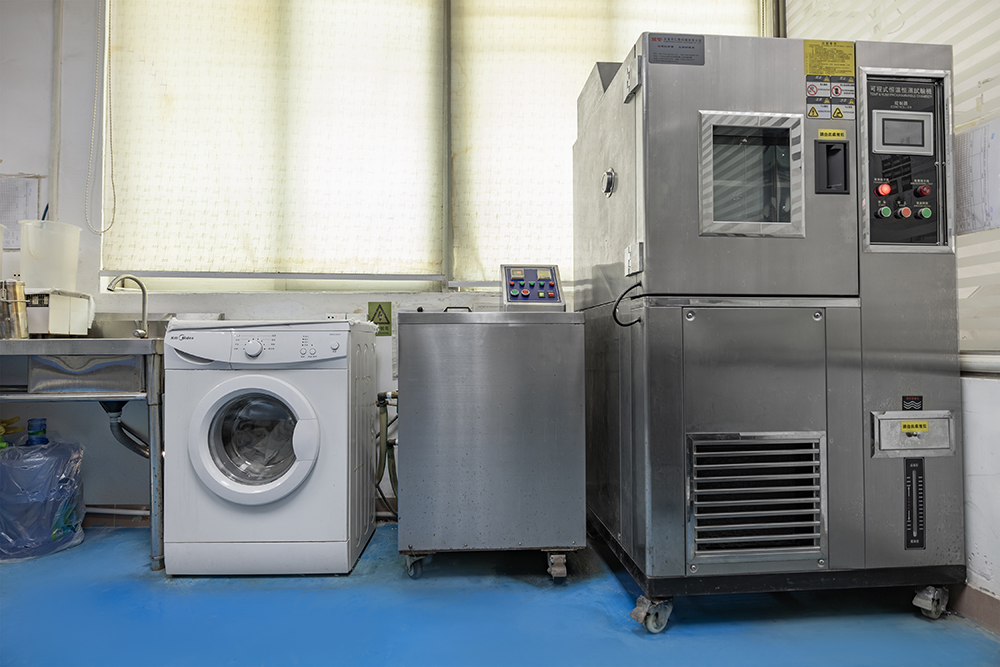

建立专项的颜色持久性检测体系，能够很好的检验产品是否品质达标。这包括采用人工加速老化测试来模拟户外暴晒环境，要求测试后颜色偏差ΔE≤1.5；通过水洗测试（60℃水温、添加洗涤剂，循环50次）验证耐水洗性能，以及进行不低于72小时的盐雾测试，确保产品在潮湿环境下不发生锈蚀或变色。深圳松记钮扣源头工厂拥有近30年金属纽扣电镀经验，配备12000平方米生产基地与先进的电镀产线，生产体系通过ISO9001、OEKO-TEX Standard 100一级安全认证等多项权威审核。松记生产的金属五爪扣通过，通过贯彻“强化前处理+多层电镀+封釉后处理”的工艺组合，并依托配备齐全的盐雾测试机、拉力计等检测设备进行严苛验证，颜色持久性远超常规标准，能够适配各类使用场景。

金属五爪扣的电镀保色，只有通过实施全流程的精细化工艺管理，才能确保五爪扣颜色持久稳定。松记凭借其完善的电镀工艺体系与严苛的检测标准，持续为Amani、VF、Walmart、LEE、宝马、Burberry、影儿等众多品牌提供颜色持久、性能稳定的金属纽扣产品，在方寸之间诠释了对品质的长期承诺。
